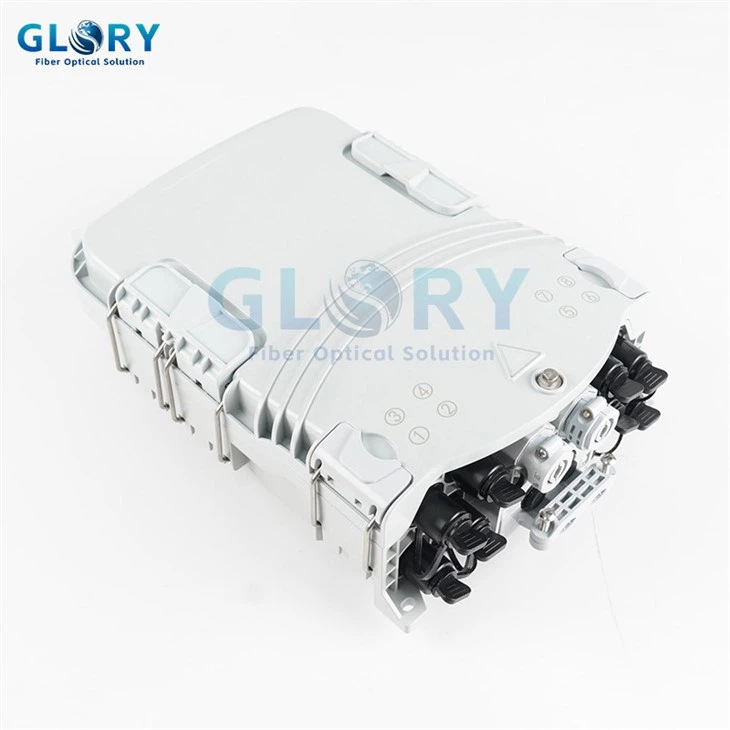

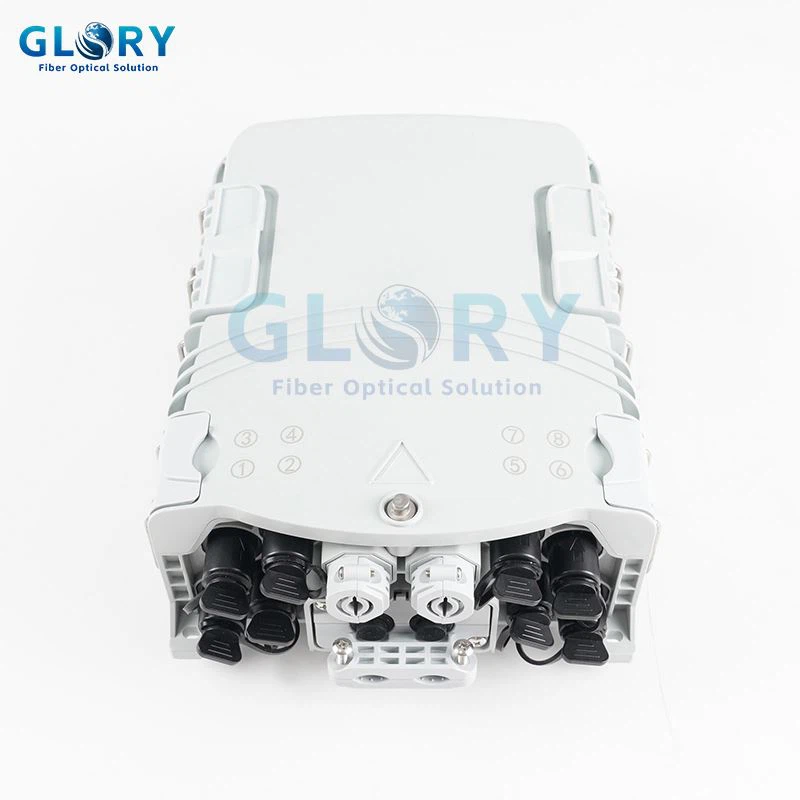

Κουτί διανομής οπτικών ινών
Είδος: Κουτί διανομής οπτικών ινών
Μοντέλο: GL-FSN-0408R
•IP65 αδιάβροχο, τύπου εξωτερικού χώρου
• Τρόπος τοποθέτησης: Τοποθέτηση σε τοίχο/πόλο/Ενέργεια
• Προσυνδεδεμένο Terminal Box FTTX Fiber Access
Το προσυνδεδεμένο Fiber Distribution Box είναι ο πιο προηγμένος εξοπλισμός κόμβου διανομής δικτύου FTTX, που παρέχει γρήγορη και αξιόπιστη σύνδεση, καλή προστασία και διαχείριση για το δίκτυο FTTX.
- Εισαγωγή προϊόντος

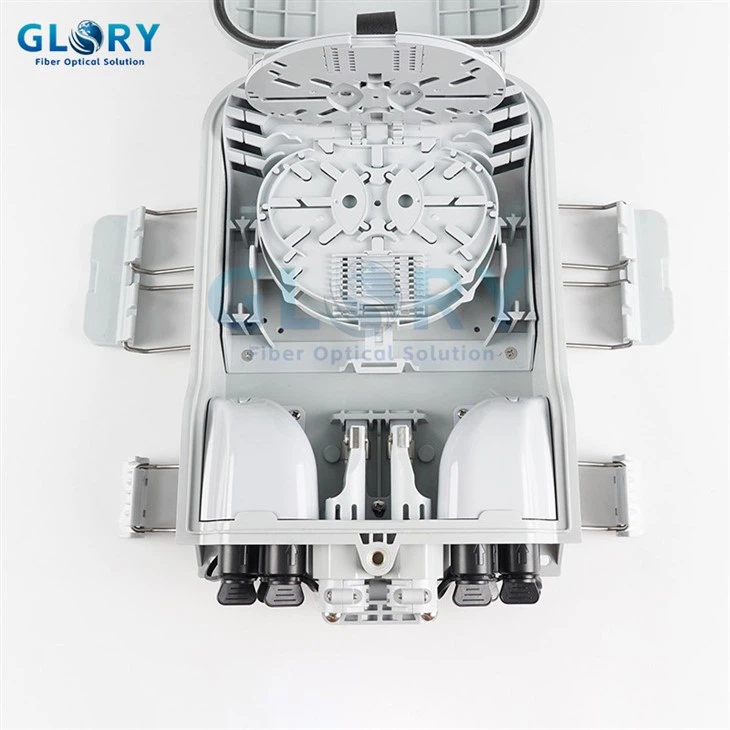

Το GL-FSN-0408R Optical Fiber Distribution Box χρησιμοποιείται ως σημείο τερματισμού για το καλώδιο τροφοδοσίας για σύνδεση με καλώδιο drop στο σύστημα δικτύου επικοινωνίας FTTx. Το μάτισμα, το σχίσιμο και η διανομή των ινών μπορούν να γίνουν σε αυτό το κουτί, δεν χρειάζεται να ανοίξετε το κουτί με προ-συνδεδεμένους συνδέσμους. Παρέχει σταθερή προστασία και διαχείριση για το κτίριο του δικτύου FTTx. Το μικρό μέγεθος και το αναδιπλούμενο κάλυμμα προσφέρουν εύκολη λειτουργία καθώς και εφαρμογή πολλαπλών χρήσεων. Θα μπορούσε να εγκατασταθεί σε λειτουργία κεραίας, τοίχου, τοποθέτησης σε στύλο.
Προδιαγραφές
|
Ονομα προϊόντος |
Πλαίσιο διανομής οπτικών ινών GL-FSN-0408R |
|
Μέγεθος |
319x200x97,5mm |
|
Ποσοστό IP |
ΙΡ65 |
|
Υλικό |
PC+ABS (Γκρι) |
|
Διάμετρος καλωδίου εισόδου (mm) |
Μη κομμένο 8-14χιλ |
|
Διάμετρος καλωδίου οπής διακλάδωσης (mm) |
16 χιλιοστά |
|
Μέγιστη χωρητικότητα |
36 Ίνες |
|
Αδιάβροχος προσαρμογέας |
8 τεμ |
|
Τύπος διαχωριστή |
Μίνι τύπου splitter 1x8 |
|
Θερμοκρασία εργασίας |
-40 βαθμός -+85 βαθμός |
|
Μέθοδος τοποθέτησης |
Τοποθέτηση τοίχου/πόλου/εναέριας τοποθέτησης |
|
Θερμοκρασία εργασίας |
-40 βαθμός ~+85 βαθμός |
|
Σχετική υγρασία |
Λιγότερο ή ίσο με 85% (+30 βαθμός ) |
|
Ατμοσφαιρική πίεση |
70KPa~106Kpa |
|
Κύρια τεχνικά στοιχεία |
Απώλεια εισαγωγής: Μικρότερη ή ίση με 0,15dB Απώλεια επιστροφής UPC: Μεγαλύτερη ή ίση με 50dB Απώλεια επιστροφής APC: Μεγαλύτερη ή ίση με 60dB |
Σχέδια διαστάσεων:
χαρακτηριστικό
• Το κιβώτιο διανομής οπτικών ινών έχει μικρό μέγεθος και κομψή εμφάνιση.
• Αρθρωτός σχεδιασμός και διαίρεση λειτουργιών.
• Συνδέστε και παίξτε.
• Το γρηγορότερο καλώδιο στις μονάδες ενοικίασης και στεγανοποίησης καθιστούν την εγκατάσταση αποτελεσματική.
• Υποστηρίξτε την αποστολή ινών από τον ίδιο χαλαρό σωλήνα σε διαφορετικούς δίσκους.
• Εύκαμπτος σχεδιασμός δίσκου μάτισης.
• Το κουτί μπορεί να εγκατασταθεί επιτοίχια ή με στύλο, κατάλληλο τόσο για εσωτερική όσο και για εξωτερική χρήση.
• Υλικό: PC+ABS, αδιάβροχο, αδιάβροχο, ανθεκτικό στη σκόνη, αντιγήρανση, επίπεδο προστασίας έως IP65.
Εφαρμογή κιβωτίου διανομής οπτικών ινών προσυνδεδεμένων 8 θυρών:
• Εφαρμογή FTTH.
• Επικοινωνίες οπτικών ινών σε σκληρά εξωτερικά περιβάλλοντα.
• Σύνδεση εξοπλισμού επικοινωνίας εξωτερικού χώρου.
• Αδιάβροχη θύρα εξοπλισμού ινών SC.
• Απομακρυσμένος ασύρματος σταθμός βάσης.
• Έργο καλωδίωσης FTTx FTTA.

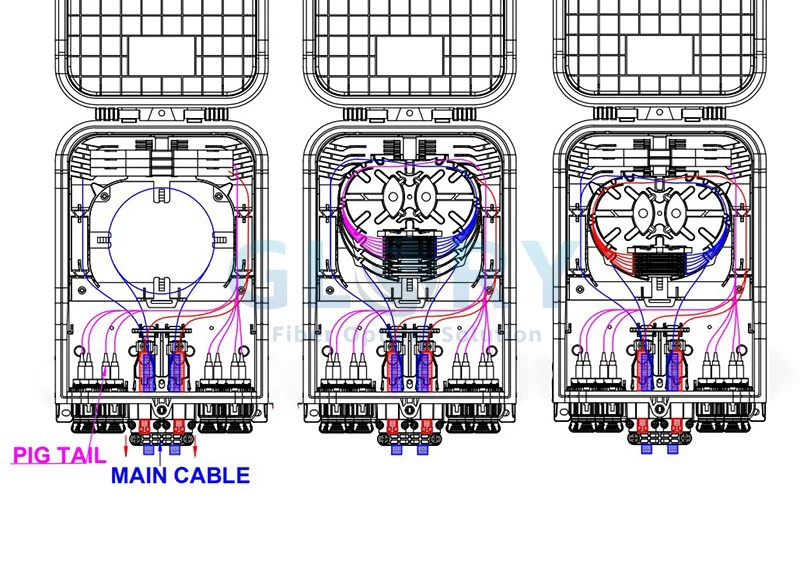

Τρόποι καλωδίων προϊόντος:
Μέθοδος εγκατάστασης:
• Τοποθέτηση σε τοίχο
Ανοίξτε 3 τρύπες στον τοίχο με βάση το μέγεθος εγκατάστασης, τοποθετήστε το μπουλόνι διαστολής Φ7,5x40, τοποθετήστε το κουτί διανομής οπτικών ινών ώστε να ταιριάζει με τις τρύπες και χρησιμοποιήστε μπουλόνι για να στερεώσετε.
• Εγκατάσταση με στύλο
Στερεώστε 1 σετ δακτυλίου πόλου στον πόλο τηλεπικοινωνίας

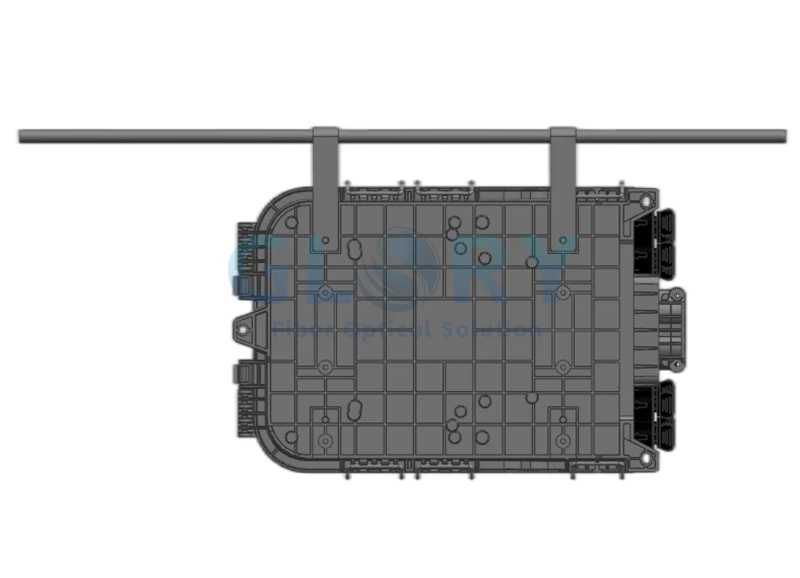

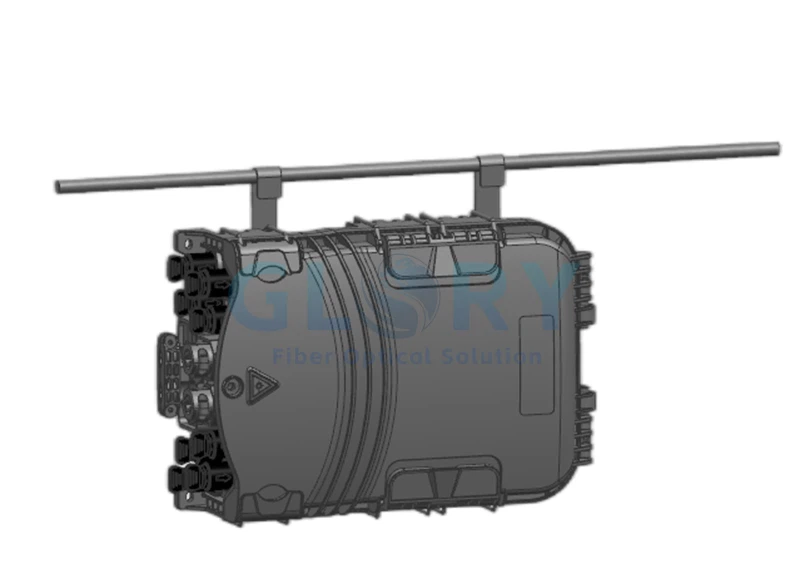

• Εναέρια τοποθέτηση
Δέστε τα δύο που είναι εγκατεστημένα στο πλαίσιο της οροφής που είναι κρεμασμένα στο σύρμα και μετά βιδώνονται, αποτρέψτε την πτώση της θήκης.
