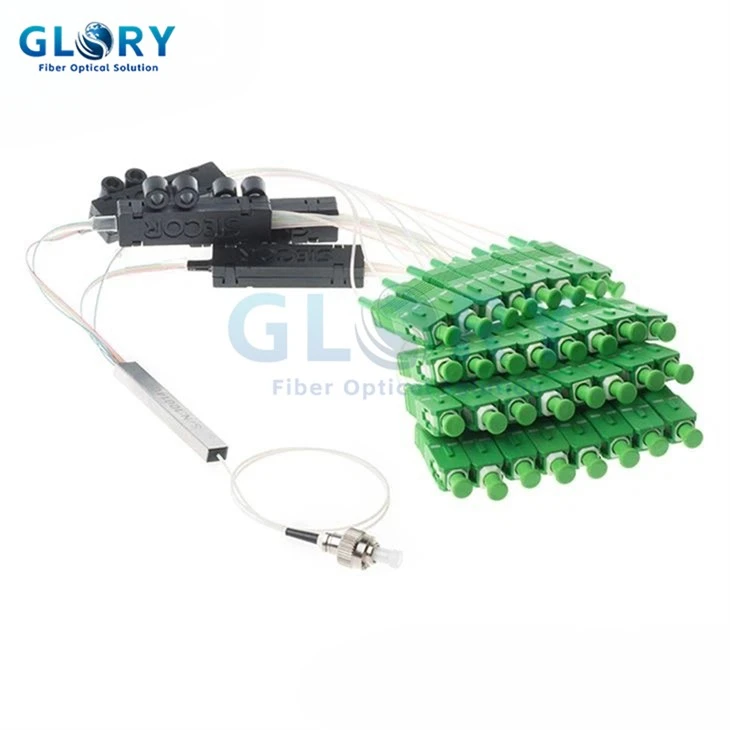

Διαχωτής ινών κορδέλας

Fan-Out Ribbon Fiber Splitter



Ένας διαχωριστός ινών από κορδέλα ανεμιστήρα είναι ένα εξειδικευμένο συστατικό οπτικών ινών που έχει σχεδιαστεί για να χωρίσει ένα καλώδιο ινών υψηλής πυκνότητας κορδέλας (που περιέχει πολλαπλές ίνες διατεταγμένες σε μια επίπεδη δομή που μοιάζει με κορδέλα) σε μεμονωμένες ή μικρότερες ομάδες ινών. Αυτή η συσκευή είναι κρίσιμη σε περιβάλλοντα καλωδίωσης υψηλής πυκνότητας, όπως κέντρα δεδομένων ή δίκτυα τηλεπικοινωνιών, όπου η αποτελεσματική διαχείριση και η κατανομή των οπτικών σημάτων είναι απαραίτητα



Οι διαχωριστές PLC με δυνατότητα ανεμιστήρων έχουν σχεδιαστεί κυρίως για εφαρμογές που περιλαμβάνουν 0. Αυτοί οι διαχωριστές είναι διαθέσιμοι σε διαμορφώσεις όπως 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64, 2 × 2, 2 × 4, 2 × 8, 2 × 16, 2 × 32 και 2 × 64 διαχωριστικές αναλογίες. Οι προσαρμογείς ινών μπορούν επίσης να ενσωματωθούν στις θύρες εισόδου/εξόδου αυτών των διαχωριστών για να πληρούν τις απαιτήσεις συμπαγούς μεγέθους διατηρώντας ταυτόχρονα την οπτική απόδοση

Προδιαγραφές:



Παράμετρος	Μονάδα		1×2	1×4	1×8	1×16	1×32	1×64
Απώλεια εισαγωγής σε 23 μοίρες	Μέγιστος	ϋΒ	3.8	7.1	10.4	13.7	17.0	20.3
Ομοιομορφία καναλιών	Μέγιστος	ϋΒ	0.5	0.6	1.0	1.3	1.5	1.7
ΠΔΛ	Μέγιστος	ϋΒ	0.2	0.2	0.3	0.3	0.4	0.4
Λειτουργικό μήκος κύματος	νμ	1260-1650
Απώλεια επιστροφής	Εορτασμός	ϋΒ	55
Κατευθυνρότητα	Εορτασμός	ϋΒ	55
Θερμοκρασία λειτουργίας	βαθμός		-40-85
Θερμοκρασία αποθήκευσης	βαθμός		-40-85
Τύπος ίνας	-	-	G.657.A1 ή προσαρμοσμένο
Βασικός τύπος	Διάσταση H×W×L	χιλ.	4×4×40	4×4×40	4×4×40	4×4×50	4×7×50	4×12×60
Τύπος SFF 900UM	χιλ.		4×7×60	4×7×60	4×7×60	4×12×60	6×20×80	6×40×100
Τύπος μονάδας ABS	χιλ.		10×80×100	10×80×100	10×80×100	18×80×120	18×80×120	18×115×140



Εσωτερική δομή του διαχωριστή ινών Fan-Out Ribbon PLC



Fanout PLC Ribbon Fiber Splitter Χαρακτηριστικά:



Ο διαχωτής ινών Fanout PLC έχει σχεδιαστεί για δίκτυα οπτικών ινών υψηλής πυκνότητας, με μια συμπαγής και ισχυρή δομή που επιτρέπει την αποτελεσματική διάσπαση καλωδίων ινών κορδέλας σε μεμονωμένες ίνες, διατηρώντας παράλληλα ελάχιστη απώλεια εισαγωγής και υψηλή αξιοπιστία. Χρησιμοποιώντας την τεχνολογία Planar Lightwave Circuit (PLC), εξασφαλίζει ομοιόμορφες αναλογίες χωρισμού σε όλες τις θύρες εξόδου, παρέχοντας σταθερή κατανομή σήματος για εφαρμογές όπως FTTH, κέντρα δεδομένων και δίκτυα 5G. Ο σχεδιασμός Fanout του Splitter απλοποιεί τη διαχείριση των καλωδίων μεταβάλλοντας τις ίνες κορδέλας σε διαχειρίσιμες υπομονάδες μονής ίνας, μειώνοντας την πολυπλοκότητα της εγκατάστασης και τη διατήρηση του χώρου σε περιβάλλοντα υψηλής χωρητικότητας. Κατασκευασμένα με βιομηχανικά υλικά και ερμητικές σφραγίδες, η συσκευή επιδεικνύει εξαιρετική περιβαλλοντική σταθερότητα, λειτουργώντας αξιόπιστα σε ένα ευρύ φάσμα θερμοκρασιών (-40 βαθμός σε +85 βαθμό) ενώ αντιστέκεται στην υγρασία, τη σκόνη και το μηχανικό στρες. Συμβατό με διάφορους τύπους ινών (π.χ. SMF, MM) και διαμορφώσεις συνδετήρων (LC, SC, MTP), υποστηρίζει την επεκτάσιμη επέκταση του δικτύου και τη συμβατότητα προς τα πίσω με την υπάρχουσα υποδομή. Ο διαχω και επιτυγχάνει χαμηλή απώλεια εξαρτώμενη από την πόλωση (<0.2 dB) and high return loss (>55 dB), βελτιστοποίηση της ακεραιότητας σήματος για τη μετάδοση δεδομένων υψηλής ταχύτητας.



• Modular Housing για ευέλικτη ανάπτυξη σε πλαίσια, κλείσιμο ή περιβλήματα με τοίχο

• Χρωματικές ίνες και καθαρή επισήμανση για βελτιωμένη συντήρηση και αντιμετώπιση προβλημάτων

• Προηγμένη τεχνολογία θερμικής αντιστάθμισης εξασφαλίζοντας σταθερή απόδοση υπό κυμαινόμενες συνθήκες

• Συμμόρφωση με την Telcordia GR -1209- πυρήνα και GR -1221- βασικά πρότυπα για ποιότητα φορέα

• Σχεδιασμός εγκατάστασης χωρίς εργαλεία και προ-τερματιζόμενες επιλογές σύνδεσης μειώνουν το κόστος εργασίας και το χρόνο ανάπτυξης

• Η προστασία των ινών που δεν ανήκει στην κάμψη ελαχιστοποιεί τις απώλειες μικρο-κάμψης κατά τη διάρκεια της στενής δρομολόγησης

• Οι αυστηρές δοκιμές για αντίσταση δονήσεων, θερμική ποδηλασία και επιταχυνόμενη γήρανση πληρούν τις παγκόσμιες απαιτήσεις πιστοποίησης τηλεπικοινωνιών



Εφαρμογές του διαχωριστή ινών Fanout Ribbon:



• ίνες στο σημείο (FTTX)

• ίνες στο σπίτι (FTTH)

• Παθητικά οπτικά δίκτυα (Pon, Gepon)

• Τοπικά δίκτυα (LAN)

• Καλωδιακή τηλεόραση (CATV)

• Εξοπλισμός δοκιμής
