Πέρα από την επιφάνεια: Γιατί ένα ODF είναι κάτι περισσότερο από ένα μεγάλο patch panel

Τι κάνει ένας πίνακας ενημέρωσης κώδικα: Η ορατή διεπαφή

Τι περιλαμβάνει συνήθως ένα patch panel:

• Θύρες προσαρμογέα για διασταυρούμενη{{0}σύνδεση

• Βασική αγκύρωση καλωδίων

• Μια συμπαγής,{0}}αποτελεσματική μορφή



Τι δεν περιλαμβάνει συνήθως ένα patch panel:

• Μόνιμη προστασία σύνδεσης για καλώδια τροφοδοσίας

• Οργανωμένη χαλαρή αποθήκευση για την περίσσεια ινών

• Ενσωματωμένη- τοποθέτηση για διαχωριστές PLC

• Σφράγιση πολλαπλών-καλωδίων εισόδου για καλώδια-μεγάλης διαμέτρου

• Κλιμακόμενη χωρητικότητα πέρα ​​από το πλήθος σταθερών θυρών

Για απλά περιβάλλοντα-όπως ένα μεμονωμένο ράφι εξοπλισμού σε ένα κέντρο δεδομένων ή ένα μικρό ντουλάπι τηλεπικοινωνιών-ένας πίνακας ενημέρωσης κώδικα είναι συχνά το σωστό εργαλείο. Παρέχει μια καθαρή διεπαφή χωρίς περιττή πολυπλοκότητα.

Αλλά όταν χρησιμοποιείται ένα patch panel σε ρόλο που απαιτεί περισσότερα, οι περιορισμοί γίνονται εμφανείς γρήγορα.



Τι κάνει ένα ODF: Το πλήρες σύστημα

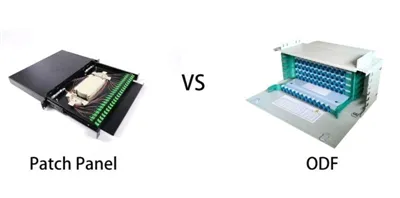

Ένα ODF δεν είναι ένα μόνο συστατικό. Είναι ένα πλαίσιο-ένα πλήρες σύστημα σχεδιασμένο για τη διαχείριση ολόκληρου του κύκλου ζωής της ίνας σε έναν κεντρικό κόμβο δικτύου. Όπου ένας πίνακας ενημέρωσης κώδικα παρέχει ένα σημείο σύνδεσης, ένα ODF παρέχει ένα σπίτι.

Ακολουθούν οι πέντε δυνατότητες που διακρίνουν ουσιαστικά ένα ODF από ένα patch panel:

1. Ενσωματωμένη προστασία ματίσματος

Σε οποιοδήποτε εξωτερικό δίκτυο εγκαταστάσεων, τα καλώδια τροφοδοσίας που εισέρχονται σε ένα κεντρικό γραφείο ή ένα σημείο διανομής πρέπει να συνδέονται μόνιμα σε κοτσίδες που συνδέονται με τις θύρες του προσαρμογέα. Αυτές οι συνενώσεις είναι τα πιο κρίσιμα-και τα πιο ευάλωτα-σημεία του δικτύου.

Ένα patch panel δεν έχει πρόβλεψη για μάτισμα. Οι συναρμολογήσεις πρέπει να γίνονται αλλού, συχνά σε ξεχωριστά περιβλήματα συναρμολόγησης τοποθετημένα κάπου στο ράφι, δημιουργώντας μια αποσυνδεδεμένη και ακατάστατη εγκατάσταση.

Ωστόσο, ένα ODF περιλαμβάνει ειδικούς δίσκους σύνδεσης ενσωματωμένους απευθείας στο πλαίσιο. Αυτοί οι δίσκοι προστατεύουν κάθε ένωση σύντηξης με θερμικά-συστελλόμενα χιτώνια, τα οργανώνουν για εύκολη αναγνώριση και τα ασφαλίζουν από κραδασμούς και κίνηση. Το αποτέλεσμα είναι μια καθαρή, ολοκληρωμένη λύση όπου το μάτισμα και ο τερματισμός συμβαδίζουν σε ένα σύστημα.

2. Slack Fiber Storage

Τα καλώδια οπτικών ινών δεν φτάνουν ποτέ στο σωστό μήκος. Υπάρχει πάντα επιπλέον χαλάρωση που πρέπει να αποθηκεύεται- προσεκτικά τυλιγμένο, να προστατεύεται από τσακίσεις και να διατηρείται στη σωστή ακτίνα κάμψης για να αποτρέπονται μικρο-καμψές που προκαλούν απώλεια σήματος.

Ένα patch panel δεν έχει χώρο για χαλαρή αποθήκευση. Η περίσσεια ινών καταλήγει χαλαρά τυλιγμένη πίσω από το ράφι, συχνά κολλημένη με ταινία ή φερμουάρ-δεμένη με τρόπους που παραβιάζουν τις απαιτήσεις ακτίνας κάμψης.

Ένα ODF έχει σχεδιαστεί με ενσωματωμένη οργανωμένη χαλαρή αποθήκευση. Τα καρούλια, οι οδηγοί και οι ειδικοί δίσκοι αποθήκευσης επιτρέπουν στους τεχνικούς να τυλίγουν προσεκτικά και να ασφαλίζουν την περίσσεια ίνας, διατηρώντας τη σωστή ακτίνα κάμψης και προστατεύοντας την ίνα από μελλοντική ζημιά χειρισμού.

3. Ενσωματωμένη τοποθέτηση Splitter

Τα δίκτυα FTTH και FTTx βασίζονται σε διαχωριστές PLC για τη διανομή ενός μόνο οπτικού σήματος σε πολλούς χρήστες. Αυτοί οι διαχωριστές-είτε 1x2, 1x4, 1x8, 1x16 ή 1x32-πρέπει να στεγάζονται, να προστατεύονται και να οργανώνονται εντός του σημείου διανομής.

Ένας πίνακας ενημέρωσης κώδικα δεν έχει πρόβλεψη για διαχωριστές. Συχνά τοποθετούνται εξωτερικά με βραχίονες ή απλά αφήνονται χαλαρά μέσα στα ντουλάπια, δημιουργώντας ακαταστασία και αυξάνοντας τον κίνδυνο ζημιάς κατά τη συντήρηση.

Ένα ODF περιλαμβάνει ειδικές υποδοχές τοποθέτησης διαχωριστή, σχεδιασμένες να συγκρατούν με ασφάλεια τις τυπικές μονάδες διαχωριστή PLC. Οι διαχωριστές γλιστρούν στη θέση τους ακριβώς όπως τα πάνελ προσαρμογέα, δημιουργώντας μια καθαρή, επαγγελματική εγκατάσταση που είναι εύκολο να διατηρηθεί και να κλιμακωθεί.

4. Επαγγελματική διαχείριση εισόδου καλωδίων

Σε ένα κεντρικό σημείο διανομής, πολλά καλώδια τροφοδοσίας-μεγάλης διαμέτρου εισέρχονται στο πλαίσιο από εξωτερικές διαδρομές εγκατάστασης. Αυτά τα καλώδια φέρουν μέλη σημαντικής αντοχής σε εφελκυσμό (νήμα από χάλυβα ή αραμίδιο) και πρέπει να αγκυρωθούν κατάλληλα για να αποφευχθεί η έντασή τους στις ευαίσθητες ίνες στο εσωτερικό.

Ένα patch panel συνήθως προσφέρει μικρές οπές εισόδου καλωδίων με ελάχιστη ανακούφιση καταπόνησης-επαρκείς για εσωτερικά καλώδια jumper, αλλά όχι για εξωτερικά καλώδια τροφοδοσίας φυτών.

Ένα ODF είναι κατασκευασμένο με στιβαρά συστήματα εισόδου καλωδίων. Οι σφιγκτήρες-βαριάς χρήσης, οι δακτύλιοι στεγανοποίησης και τα ειδικά σημεία στερέωσης των μελών αντοχής διασφαλίζουν ότι κάθε καλώδιο εισόδου είναι σωστά αγκυρωμένο, σφραγισμένο από σκόνη και υγρασία και προστατευμένο από δυνάμεις έλξης.

5. Κλιμακόμενη χωρητικότητα

Ένα patch panel έχει σταθερή πυκνότητα θύρας: 24 θύρες σε 1U, 48 θύρες σε 2U. Εάν χρειάζεστε περισσότερη χωρητικότητα, προσθέτετε ένα άλλο πλαίσιο-και ένα άλλο, και ένα άλλο-δημιουργώντας μια στοίβα ξεχωριστών μονάδων με ξεχωριστές εισόδους καλωδίων και ξεχωριστή διαχείριση.

Ένα ODF έχει σχεδιαστεί για κλίμακα. Οι αρθρωτοί δίσκοι, τα εναλλάξιμα πάνελ προσαρμογέων και τα επεκτάσιμα πλαίσια επιτρέπουν την αύξηση της χωρητικότητας από 24 ίνες σε 144, 288 ή ακόμα περισσότερες-όλα μέσα σε ένα ενιαίο, ενοποιημένο σύστημα. Όταν αυξάνονται οι ανάγκες χωρητικότητας, προσθέτετε ενότητες, όχι εντελώς νέα πλαίσια.



Γιατί η διάκριση μετράει στην πράξη

Η επιλογή ενός πίνακα ενημέρωσης κώδικα όταν πραγματικά χρειάζεστε ένα ODF οδηγεί σε μια σειρά λειτουργικών προβλημάτων:

• Συνδέσεις που μένουν απροστάτευτες-εκτεθειμένες σε σκόνη, υγρασία και τυχαία ενόχληση

• Χαλαρές ίνες τυλιγμένες τυχαία-δημιουργώντας μικρο-καμψές που υποβαθμίζουν την ποιότητα του σήματος

• Splitters τοποθετημένα με ταινία ή φερμουάρ-ένας εφιάλτης συντήρησης που περιμένει να συμβεί

• Τα σημεία εισόδου καλωδίων δεν είναι σφραγισμένα-επιτρέποντας την είσοδο σκόνης, υγρασίας και ακόμη και παρασίτων

• Επεκτάσεις χωρητικότητας που απαιτούν εντελώς νέα πλαίσια-δημιουργώντας ένα συνονθύλευμα αταίριαστου εξοπλισμού

Αυτές οι συντομεύσεις δεν εξοικονομούν χρήματα. Μετατοπίζουν το κόστος από την αρχική προμήθεια σε-μακροπρόθεσμες λειτουργίες: πιο συχνές βλάβες, μεγαλύτερες ώρες αντιμετώπισης προβλημάτων, υψηλότερος κίνδυνος διακοπών υπηρεσίας και ενδεχόμενη αντικατάσταση υποδομής που δεν σχεδιάστηκε ποτέ για τον πραγματικό της ρόλο.



Ένας πρακτικός κανόνας

Χρησιμοποιήστε ένα Patch Panel όταν τερματίζετε τα καλώδια σε ένα μόνο ράφι ή ντουλάπι, όπου όλα τα μάτια, η χαλαρή αποθήκευση και ο διαχωρισμός αντιμετωπίζονται αλλού-συνήθως σε ένα ξεχωριστό περίβλημα ODF ή σύνδεσης.

Χρησιμοποιήστε ένα ODF όταν διαχειρίζεστε το κεντρικό σημείο διανομής για ένα τμήμα δικτύου-όπου τα καλώδια τροφοδοσίας εισέρχονται από το εξωτερικό, γίνονται συνδέσεις, στεγάζονται διαχωριστές και οργανώνονται ίνες για μακροπρόθεσμη-υπηρεσία σε πολλές κατάντη τοποθεσίες.

Εν συντομία:ένα patch panel είναι ένα στοιχείο σχεδιασμένο για συγκεκριμένο, περιορισμένο ρόλο. Το ODF είναι ένα σύστημα που έχει σχεδιαστεί για να λειτουργεί ως η καρδιά του δικτύου διανομής οπτικών ινών σας.
